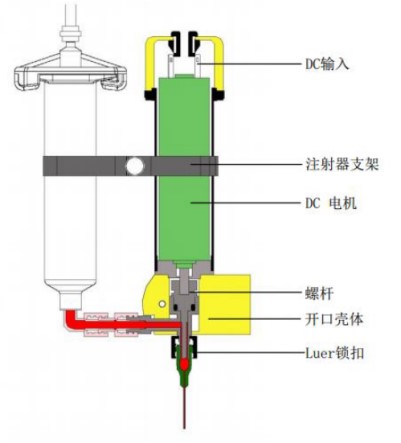

介紹:

KM1901A螺桿閥具有一個特殊的旋轉螺桿,可以解決一些困難的分配問題.雙組分體總是一個重要的分配挑戰，流體材料的過早固化可能損壞閥的精密部件。高磨蝕性的流體會降低精度，緊隨之后是閥體故障產生.采用我司自主研發創新的一次性材料制作的螺桿，這些問題都將解決.具有精密的模塊化螺桿和連接頭設計安裝在閥的腔體內。性價比優越的可拋型螺桿和連接頭可以快速、簡單的更換。清理工作精簡到更換一次性的流體管路，只需要更換螺桿閥組件的備件，不需要購買螺桿閥備件，大大降低了生產成本。KM1901A螺桿閥的精度取決于用戶的壓力精度和時間精度,它同時滿足了用戶的維護成本目標和快速換型和清洗的要求。

工作原理

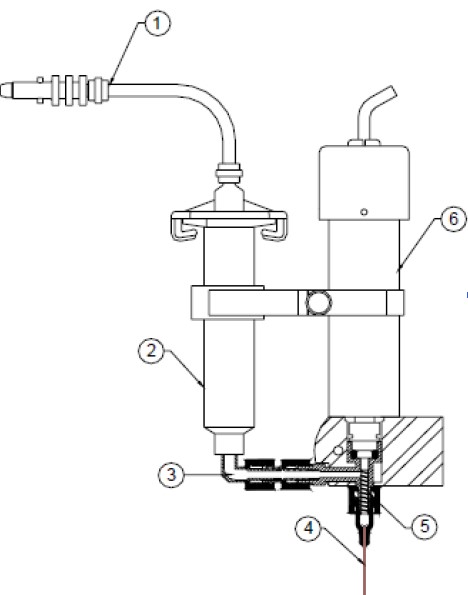

通過螺桿的正向位移使流體流出腔體;流體在針筒(2)中需要一個空氣正壓力，在1 到20psi 之間， 取決于流體的粘度;空氣正壓力由空氣管路(1)提供，空氣使流體從針筒(2)流入到流體供料管路(3)，然后進入進給螺桿的腔體(5)內。流體從螺桿腔體(5)流入針頭(4)，由進給螺桿的旋轉方向控制。進給螺桿由直流電機(6)控制。提供一個直流電壓信號到直流電機(6)可以使螺桿旋轉，流體將被擠壓出分配針頭。實際流體的沉淀取決于材料的基材。通過反向的軸向運動可以切斷流體(回吸)。當電機停止時，設備在某個位置停留一秒的若干分之一(保壓)，等待最后的的材料流出分配針頭。保壓時間過后，設備使螺桿閥運動到下一個位置.

（1）：空氣管路

（2）：針筒（流體介質）

（3）：供料管路

（4）：點膠針頭(具體要多大的針頭直徑,看點出多大的點,客戶自己采買)

（5）：螺桿腔體

（6）：直流電機

設置說明

機械安裝:

通常，螺桿閥應用在自動的XYZ 三軸平臺上,該三軸平臺有獨立的三個平面的運動控制。閥被固定在Z軸上時，在分配操作時需要保證不能松動這很重要。Z軸的運動的重復精度直接影響到分配的成功率。使用設備提供的固定支架，或客戶提供的安裝支架，安裝在Z軸上時必須和Z軸緊密連接,并能保證閥門和流體分配的平面的垂直度。

安裝方式必須提供確保精度的調整方式，確保針頭和工件距離的精度，例如一個下降到位的傳感器或固定距離的支架。

電氣連接：

KM1901A閥需要兩根直流電機的連接線纜,黑色線需要連接到電機驅動電源的負極或中性點。確認連接的準確性，檢查螺桿的運行方向。當連接正確時，輸入一個正電壓信號，從分配頭末端方向看，進給螺桿以一個逆時針方向旋轉。

推薦的KM1901A螺桿閥的控制器是KM1901B。下圖是一個簡單的剎車回路的控制器，需要確認電壓控制信號是精確的。信號需要由穩壓電源提供，并且可以通過分流使電機停止。

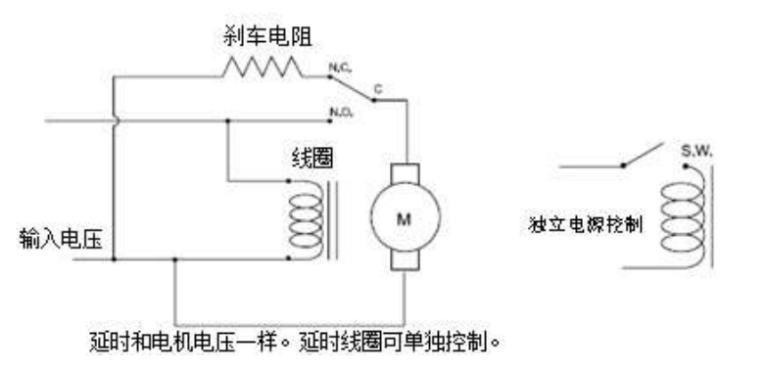

下圖是一個簡單的剎車回路：

氣路連接：

通過濾后的空氣必須被精確的穩壓，需要可以設置在1-20psi 之間。提供的空氣不是用作分配的動力。只需要把流體壓入到螺桿閥腔體中。針筒可以直接固定在閥門的進料口上。流體也可以由一個遠處的容器供料，例如卡式膠筒供料系統。

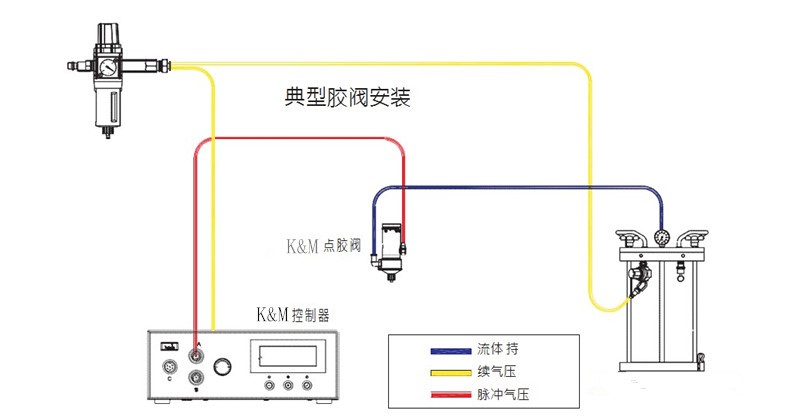

典型系統設置

分配應用

A: 直流電機電壓電平:

電壓控制電機的速度(RPM)。升高電壓提高電機的速度，降低電壓可以降低電機的速度

B: 電機軸速度：

電機的齒輪系數比配置決定了最終的輸出軸的速度。高速=高輸出。低速=低輸出

C: 進給螺桿的螺距：

流體流速取決于進給螺桿的螺距。高螺距數值將提供一個低速的分配速率，低螺距數值提供一個高速的分配流速。

D: 分配頭：

點的直徑或線條的寬度由分配頭確定。一個小號針頭(大內徑)可以分配一個大直徑的點或?qū)挼木€條。一個小號針頭(小內徑)可以分配一個小直徑或比較窄的線條。針頭尺寸小于 25 號，并且超過 1/2”長，不推薦用作錫膏的分配。正常選擇針頭尺寸的經驗是點尺寸是 1.5 倍的針頭內經尺寸。

E:  流體供料壓力：

流體供料壓力影響流體通過閥門的量。合適的流體供料壓力取決于流體的粘度。只有在特殊的情況下，流體供料壓力會超過 20psi

F： 流體分配：

分配的流體的粘度和材料中顆粒大小同樣影響流體的分配速度。分配能力可能和流體配方有直接的關系

G: 分配切斷：

在每個循環的結束時，停止流體的最好方法是停止電機(把直流電壓信號通過一個限流電容接地)。這提供了一個完整的直流電機停止的方法。

另一種停止電機的方法是把直流電壓信號換向，這可以被描述成回吸功能。

通過這兩個方法，可以實現無滴掛功能，當閥不再分配時，關閉流體供料壓力可以預防滴掛和滲漏

H: 針頭高度：

針頭和基材平面之間的距離是非常重要的。為了獲得精確的點尺寸，針頭高度需要在分配每個點時一直保持不變。如果針頭的高度在分配過程中波動，點的尺寸將會變化。

如果針頭接觸到分配面，將會發生堵塞。

I: 流體（材料）狀態：

流體的物理狀態對于一個成功的分配是很重要的。有一些情況會妨礙持續、一致的分配

例如：

存放時間: 存放時間過長的流體(大部分流體有一個推薦的保存時間)導致不穩定的分配和頻繁的堵塞，特別是錫膏。確保每次開始分配前檢查流體的保存時間。

分層: 含有高含量填料的流體，例如錫膏，有在高壓力下分層的趨向。如果流體開始分層，請更換為新鮮的流體。

顆粒尺寸:不要嘗試分配顆粒尺寸大于 75 微米的錫膏(-200+325 微米)
